尼科NIKO(中國)辦事處-尼科泵閥(深圳)有限公司提供【軟密封電動法蘭蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

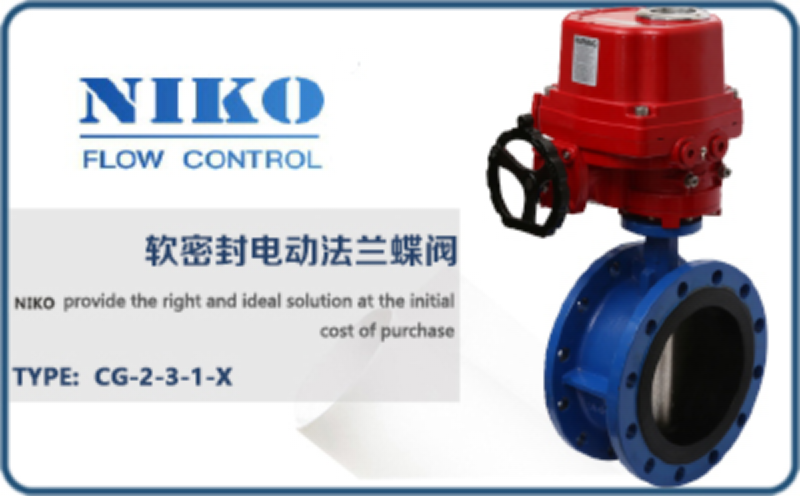

尼科法蘭電動蝶閥概述:
尼科電動蝶閥是工業管道中應用較為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉,操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,當開啟度在大約15°至70°之間時,又能進行靈敏的流量控制,因此大口徑的流量調節,蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
尼科法蘭電動蝶閥參數:
閥體材質 執行器參數
公稱通徑:DN40-DN1200 傳動方式:電動(帶手動)
公稱壓力:1.0Mpa-1.6Mpa 控制電源:110/220V AC;50/60Hz
適用溫度:-20℃~120℃ 動作時間:10s;30s;45s;135s
適用介質:水、氣、油 防護等級:IP65;IP67可定制IP68
閥體材質:鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 保護裝置:內置過熱保護、過載保護
連接方式:法蘭連接 控制方式:開關型、無源觸點信號、開度信號、智能型
尼科法蘭電動蝶閥特性:
①密封閥座水線條設計,閥板密封面平面設計,徹底避免氣動閥因長時間不開而造成的卡位現象;
②閥板上下中孔處,采用球型摩擦面設計,扭矩更小,密封性更好;
③閥座無靠背設計,扭矩更輕,也方便用戶自行更換閥座;
④法蘭對夾孔連接適用多種標準。

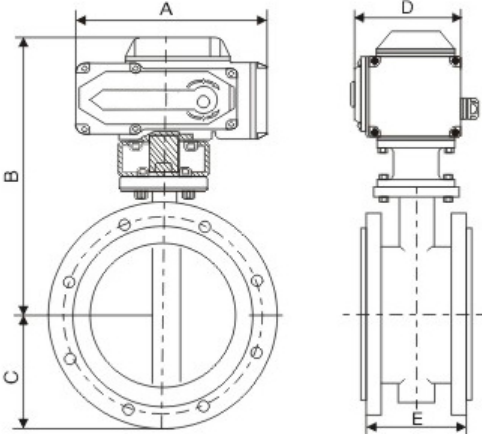

尼科法蘭電動蝶閥尺寸:
主要連接外形和尺寸 單位:mm
通徑 | 40 | 50 | 60 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
E | 108 | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 |
注:此外形尺寸為1.6Mpa壓力蝶閥,如需更高壓力尺寸圖紙,敬請來電來函咨詢。
尼科D941X法蘭電動蝶閥通常由角行程電動執行機構(0~90°部分回轉)和蝶閥整體通過機械連接,經過安裝調試后共同組成。法蘭蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。
