尼科鑄鐵法蘭球閥概述：

鑄鐵法蘭球閥采用先進的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。

尼科鑄鐵法蘭球閥參數：

公稱通徑：DN15-DN200
公稱壓力：1.6Mpa
適用溫度：-10℃～125℃
適用介質：水、油
閥體材質：鑄鐵、灰鑄鐵、球墨鑄鐵
連接方式：法蘭連接
傳動方式：手動，蝸輪
設計標準：GB/T 12237 ；JB/T 7745
連接標準：GB/T 12221 ；JB/T 7745
檢測標準：JB/T 9092

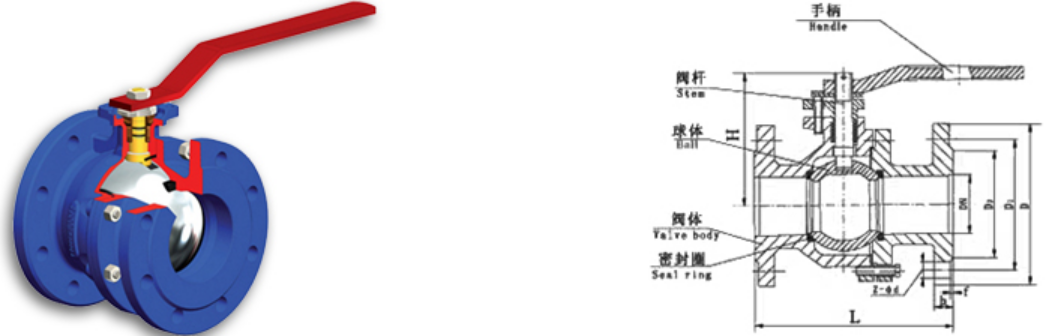

尼科鑄鐵法蘭球閥結構：

①球閥耐火結構：根據用戶的需要，球閥可設計成耐火結構，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構，有效阻止介質的擴散，防止火災擴大；
②防止靜電結構：根據用戶的需要，球閥可設計成防靜電結構，即在球體與閥桿之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的，避免靜電打火點燃介質，確保系統安全。
③防誤操作結構：對安裝在野外的或防止非工作人員誤操作的，以及在有些振動較大的場合手柄受到撞擊易產生誤動作的閥門，在閥門的全開或全關的位置設有鎖定孔，血藥時可加鎖，起到安全保險作用。
④球閥埋地結構：根據用戶的需求，球閥可設計成閥桿加長結構，適用于管線埋地鋪設安裝的場所。
⑤自動泄壓結構：當滯留于閥腔內的液體介質因溫度的升高而產生氣化使中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座向后靠而自動泄壓，確保閥體安全。
⑥輔助密封結構：根據用戶的需要，球閥的閥座及閥桿的密封部位，可加裝注脂閥。當密封部位因擦傷而引起泄漏時，通過注脂閥注入密封脂，可起瞬時密封作用。
⑦全通縮徑結構：為滿足客戶的不同需求，球閥設有全通徑及縮徑兩大系列。全通徑球閥的通道內徑與管線內徑一致，不但流體阻力較小，也便于管道清理。而縮徑球閥的流體阻力比相同口徑截止閥的流體阻力要低很多，重量比相同口徑的球閥要輕30%左右，有效降低了生產成本及價格，因為逐漸得到了較廣泛的使用。

尼科鑄鐵法蘭球閥尺寸：

注：此外形尺寸為1.6Mpa壓力球閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。

進口鑄鐵法蘭球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。鑄鐵法蘭球閥采用特殊設計的雙斜面彈性密封圈，有效的降低了球體與密封圈之間的摩擦力，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確?？煽棵芊?。當介質壓力較大時，密封圈與球鐵接觸面積也相應增大。故密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊?。
